產品名稱 | 光伏濕凍試驗箱|太陽能光伏組件濕凍試驗箱 |
產品用途 | 太陽能光伏組件濕凍試驗箱適用于光伏組件（太陽能電池板）做熱循環、濕凍循環、高溫高濕雙85試驗，以確認組件能否承受高溫高濕之后隨之的負溫度影響,以及對于溫度重復變化時引起的疲勞和熱失效，另外確定光伏組件曝露在高濕度下而產生的熱應力及能夠抵抗?jié)駳忾L(zhǎng)期滲透的能力.是光伏組件行業必不可少的測試設備。 |
控制系統 | 太陽能光伏組件濕凍試驗箱采用真彩7.0英寸（北卡）TFT LCD觸摸式中/英顯示控制器.程序設置時只需設置溫度、時間相應參數即可，無須額外輸入壓縮機等開啟指令；
具有1000個程序記憶,每組1000步 100次循環，10組程序鏈接功能；
具備1個USB接口，1個LAN接通訊接口，可監視試驗過程并執行自動開關機等功能；
PID自動演算和FUZZY控制，具有數據采集,匯出,查看圖形功能。 |
制冷系統 | 太陽能光伏組件濕凍試驗箱制冷機采用法國泰康全密式壓縮機。(壓縮機以溫度高低點做自動分段控制，以降低能耗及延長壓縮機使用壽命)
冷 媒:非氟環保冷媒(美國杜邦 R-404A、R23);
冷凝器:水冷式殼管式(冷卻水塔及其系統安裝由客戶提供);
蒸發器:鰭片式多段式自動負載容量調整;
膨脹系統:電磁閥+膨脹閥之容量控制之冷凍系統。 |
符合標準 | 組件61646 試驗方法:
a.熱循環試驗
(目地:確定組件經受由于溫度重復變化而引起的熱失配、疲勞和不同的應力的能力)
使組件在-40℃±2℃和+85℃±2℃的溫度之間循環.最高和最低溫度之間溫度變化不超過100℃/h
b.濕-凍試驗
(目地:確定組件經受高溫、高濕之后以及隨后的零下溫度影響的能力.)
使組件在溫度+85℃～25℃之間按照不大于100℃/h；25℃～-40℃不大于200℃/h的速率變化
c.濕-熱試驗
(目地:確定組件經受長期濕氣滲透的能力)
試驗溫度：85℃±2℃
試驗濕度：85%±5%
試驗時間：1000h |

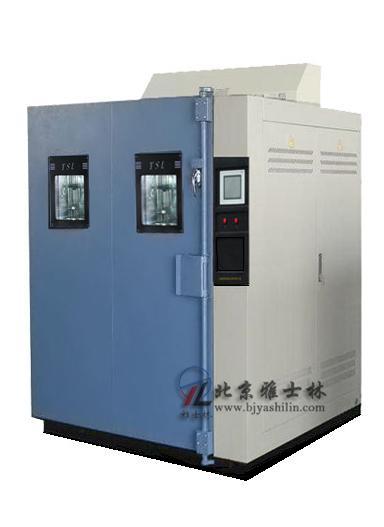

產品圖片 |
|
性能指標 溫度范圍 -60℃～+100℃溫度波動度 ±0.5℃ 溫度偏差 ±2.0℃ 升、降溫速率 按照IEC 61646試驗標準(見第10條) 濕度試驗 85℃，85% RH 濕度范圍 20%～95% RH 試驗方法 a.熱循環試驗 b.濕-凍試驗 c.濕-熱試驗樣品承重 太陽能薄膜組件： 6片 180kg、鋁合金型材置物架：280kg定時功能 0.1～999.9（H、M、S）可調控制系統 控制器 真彩7.0英寸（北卡）智能型觸摸屏控制器 精度范圍 設定/顯示分辨率:溫度：0.1℃ 濕度：0.1%RH定值斜率設定 溫度0～100℃每分鐘 濕度0～9.9％RH每分鐘照明 箱內照明為高亮度低壓安全型節能燈加熱系統 專用不銹鋼裸線式電熱器（可長期在高溫高濕的環境下連續工作）制冷系統 全封閉風冷單級壓縮制冷方式/原裝法國“泰康”/全封閉風冷復迭壓縮制冷方式 加濕系統 不銹鋼專用電加濕器 使用材料 外箱材質 優質碳素鋼板.磷化靜電噴塑處理/SUS304不銹鋼霧面線條發紋處理內箱材質 SUS304不銹鋼板 保溫材質 高密度硬質Polyurethane 發泡（100mm） 門框隔熱 高強度硅膠迫緊1條安全保護 漏電、短路、超溫、電機過熱、壓縮機超壓、過載、過電流保護 電源電壓 AC380V±10％ 50±0.5Hz 三相五線制 使用環境溫度 5℃～＋30℃ ≤85％RH注：1、以上數據均在環境溫度（QT）25℃.工作室無負載條件下測得 2、測量依據;量測SENSOR置放點,離內箱壁內尺寸1/10處 本技術信息，如有變動恕不另行通知 |
